链条式刮泥机

一、概述

1、 链板式刮油刮泥机适用于炼油厂, 水厂或污水处理厂的沉淀池,沉砂池,隔油池等矩形池的撇浮油,浮渣和刮泥砂.

2、 本设备应与集油管,排泥阀等辅助设置配合使用,才能将水面浮油渣和池底的泥砂分离出来,完成初次净化处理.

3、 污水进入沉淀池之前必须先经格删初滤,防止较大的漂浮物进入。

4、 链板式刮油刮泥机的特点

    刮板在二条平行链的带动下,在池内作连续直线运动.运行速度较慢,对污水扰动小,有利于泥沙的沉积和刮泥能力的提高.二条平行封闭链的循环运行,使上下链 的运行方向自然换向,不必控制往返换向,简化了控制程序,节约了成本.驱动装置装设在池顶的平台上,方便了设备电器的修理和维护.

二、工作原理

    链板式刮油刮泥机设有二条平行封闭的牵引链.其上装有多块刮板,在驱动装置的带动牵引下,链和刮 板沿沉淀池上下所设导轮和导轨组成四边行轨道循环运行.利用刮板上下循环缓慢移动,能将液面漂浮的油渣从入水端刮集到入水端集油管中排走,将沉降于池底的泥沙从入水端刮集到出水端集泥槽中经排泥阀排出,从而完成初次机械净化污水的目的。

三、链板式刮油刮泥机性能特点

1、 刮板的移动速度适中，对污水扰动小，有利于悬浮物沉淀。

2、 刮板在池中作连续的回转运动，不需往返换向，且驱动装置设在池面的平台上，配电和维修都很简单。

3、 不需另加机构就可兼作撇渣机使用。

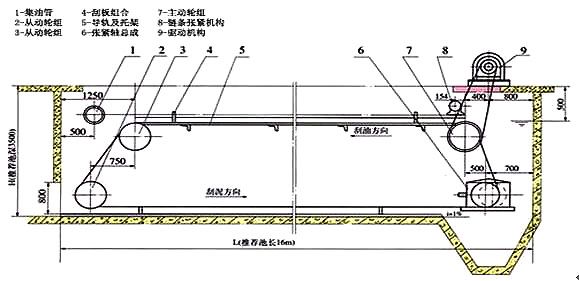

四、结构图

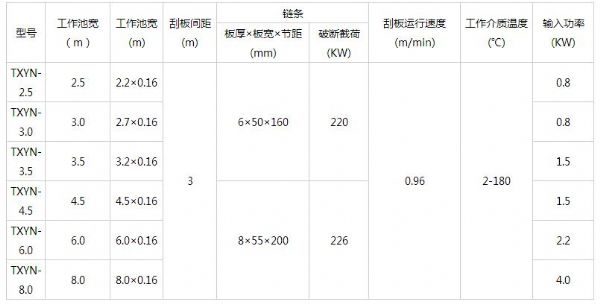

五、技术参数
